在生活中經常會碰到各種規格的直流無刷電機，該電機使用起來很安全，幾乎沒有發生危險，所以很多機器需要電機的時候，會安裝上該電機，這樣可以提高它的使用效率。怎么接線才是正確的？

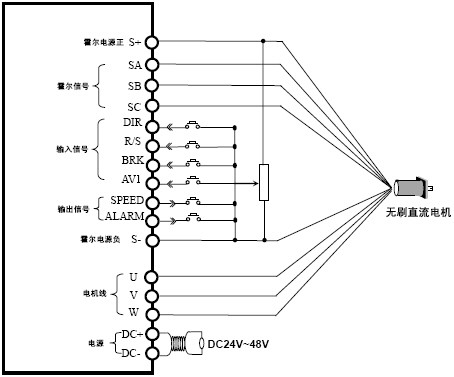

　　如圖：直流無刷電機接線圖解
　　1、直流無刷電機的黑色線是負極，紅色線是正極，黃色線是轉速信號輸出。它的三根線相當于交流電機的U、V、W三相線，分別與驅動器的三相線相連。
　　2、若連接后電機電流很大、振動、不正常轉動，依次調換三根線的接線順序，直到電機正常運轉為止。調換的狀態中，有一個使電機順時針轉動，另一個使電機逆時針轉動，其它狀態電機不能正常運轉。
　　3、直流無刷電機的線圈引線有3根，霍耳引線有5根，這8根引線必須和控制器相應引線對應。60°和120°相角的無刷電機，需要由與之相對應的60°和120°相角的無刷電機控制器來驅動，兩種相角的控制器不能直接互換。60°相角的無刷電機與60°相角控制器相連的8根線的正確接線有兩種，一種正轉，一種反轉。
　　4、120°相角的電機，通過調整線圈引線的相序和霍耳引線的相序，電機與控制器相連的8根線的正確接線有6種，其中3種接法電機正轉，另外3種接法電機反轉。如果無刷電機反轉，說明無刷控制器與無刷電機的相角匹配，可以將無刷電機與無刷控制器的霍耳引線的A、C交換接線；同時將無刷電機與無刷控制器的主相線A、B交換接線。
　　直流無刷電機的接線方法，上文中將以圖文并茂的方式進行介紹，幫助新手用戶解決接線的問題。在正式使用之前，只有掌握了正確的接線方法，才能讓電機在運行過程中少出問題，減少維修，方便保養。
